تصور کنید مسئول خرید متریال برای اسکلت فلزی یک برج 20 طبقه یا یک پل جادهای هستید. پیمانکار به شما میگوید برای اتصالات اصطکاکی، پیچ 10.9 معمولی بخرید، ارزانتر است! آیا باید قبول کنید؟ پاسخ کوتاه: خیر، مگر اینکه بخواهید سازه فرو بریزد.
در دنیای اتصالات سنگین، همه پیچهای فولادی یکسان خلق نشدهاند. وقتی صحبت از تحمل بارهای عظیم و گشتاورهای بالا میشود، نام پیچ و مهره HV میدرخشد. اما این پیچها که در بازار به پیچ گل گنده هم معروف هستند، چه فرقی با یک پیچ شش گوش معمولی دارند؟ چرا مهندسان سازه روی استاندارد DIN 6914 تعصب دارند؟
بیایید بدون اصطلاحات پیچیده و خستهکننده دانشگاهی، یکبار برای همیشه پرونده این اتصالات قدرتمند را ببندیم.
پیچ HV دقیقا یعنی چه؟ (رمزگشایی از یک نام)
اصطلاح HV مخفف عبارت آلمانی Hochfest Vorgespannt است.
- Hochfest: یعنی مقاومت بالا (High Strength)
- Vorgespannt: یعنی پیشتنیده (Pre-loaded)
به زبان ساده مهندسی، اینها پیچ هایی هستند که برای سفت شدن تا حد نهایی طراحی شدهاند. برخلاف پیچ های معمولی که فقط قطعات را کنار هم نگه میدارند، پیچهای HV با ایجاد یک نیروی اصطکاکی عظیم بین ورقها، اتصال را “یکپارچه” میکنند.
چرا به آن ها “پیچ گل گنده” میگویند؟
اگر یک آچار بوکس بردارید، متوجه می شوید که آچاری که به پیچ معمولی M20 میخورد، برای پیچ HV سایز M20 کوچک است! پیچهای HV طبق استاندارد، عرض سر (آچارخور) بزرگتری دارند. این “گلِ بزرگتر” فقط برای زیبایی نیست؛ سطح تماس بیشتر زیر گل پیچ باعث میشود شما بتوانید گشتاور (Torque) بسیار بیشتری را هنگام سفت کردن اعمال کنید، بدون اینکه سر پیچ له شود یا بشکند.
نکته فنی برای خریداران: پیچهای HV معمولا با گرید 10.9 تولید میشوند، اما تفاوت اصلی آنها با پیچهای 10.9 معمولی (DIN 931)، در ابعاد هندسی و قابلیت پیشتنیدگی آنهاست.
استاندارد DIN 6914؛ شناسنامه پیچهای سازهای
در صنعت اتصالات، هر قطعه شناسنامهای دارد. برای سیستمهای HV، ما با یک “تیم سه نفره” طرف هستیم که نباید آنها را از هم جدا کنید:
- پیچ: با استاندارد DIN 6914 (دارای گل بزرگ و رزوه کوتاه).
- مهره: با استاندارد DIN 6915 (این مهرهها سختتر و گوشتدارتر از مهرههای معمولی هستند).
- واشر: با استاندارد DIN 6916 (واشرهای تخت سختکاری شده که زیر فشار له نمیشوند).
اگر پیچ HV بخرید اما آن را با یک مهره معمولی ببندید، پولتان را دور ریختهاید! چون مهره معمولی زیر فشار عظیم پیچ HV رزوه خالی میکند که درواقع عمل استریپینگ به وجود میآید.

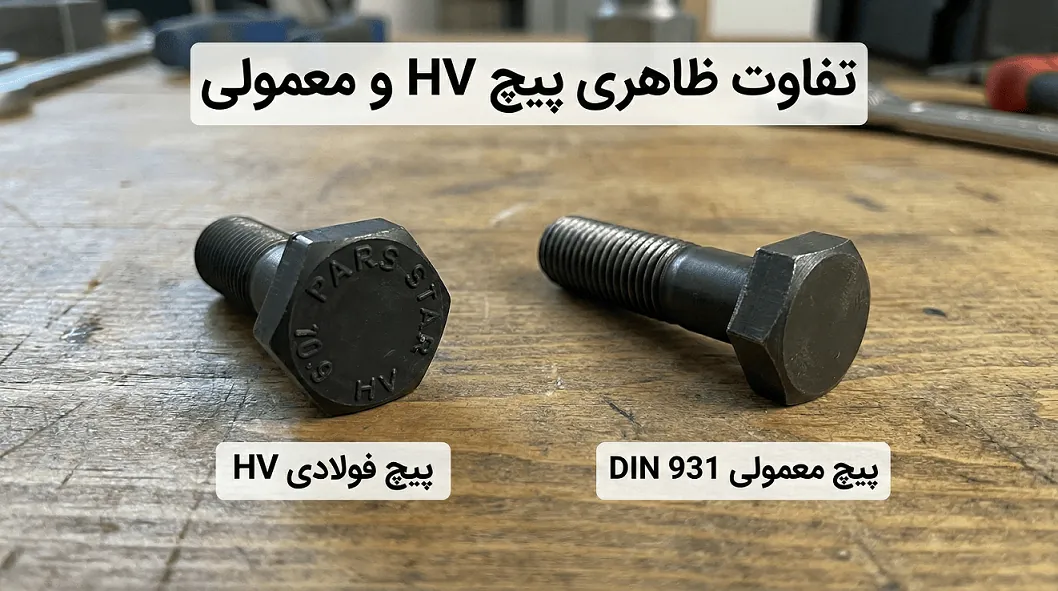

تفاوت کلیدی: پیچ HV در برابر پیچ معمولی (ششگوش)
بسیاری از مشتریان ما در تکنو پیچ نوین میپرسند که آیا میتوانم جای HV از پیچ خشکه معمولی استفاده کنم؟ جدول زیر پاسخ مهندسی به این سوال است:
| ویژگی | پیچ معمولی (DIN 931/933) | پیچ HV (استاندارد DIN 6914) |
|---|---|---|
| سایز آچارخور (s) | استاندارد (کوچکتر) | بزرگتر |
| طول رزوه | متغیر (ممکن است تمام رزوه باشد) | کوتاه (رزوه محدود) |
| کاربرد اصلی | اتصالات معمولی و غیر اصطکاکی | اتصالات اصطکاکی و پیشتنیده |
| تحمل گشتاور | متوسط | بسیار بالا |
| شعاع زیر گل | معمولی | بزرگتر (برای کاهش تمرکز تنش) |
تحلیل مکانیک: پیچهای HV رزوه کوتاهتری دارند و بخش زیادی از بدنه آنها صاف است. این یعنی وقتی در سازه اسکلت فلزی استفاده میشوند، بخش بدون رزوه داخل سوراخ پلیت قرار میگیرد که مقاومت برشی بسیار بالاتری نسبت به بخش رزوه شده دارد.
کاربرد پیچ HV کجاست؟
هر جا که نیروی دینامیکی، لرزش یا بارهای سنگین داریم، پای این پیچ ها در میان است:
- اسکلتهای فلزی پیچ و مهرهای: ستونها و تیرهای اصلی ساختمانهای بلند.
- پل سازی و سدسازی: جایی که ارتعاش خودروها میتواند هر پیچ معمولی را شل کند.
- تجهیزات نیروگاهی و توربینهای بادی: اتصالات حساس که بازرسی آنها دشوار است.
- ماشینآلات کشاورزی سنگین.
اگر پروژهای دارید که نیاز به این سطح از امنیت دارد، پیشنهاد میکنیم همین حالا نگاهی به لیست موجودی ما بیندازید: مشاهده قیمت و خرید انواع پیچ و مهره HV
کیفیت یا قیمت؟ دامی که نباید در آن بیفتید
بیایید روراست باشیم. فرآیند تولید پیچ HV پیچیده تر است. عملیات حرارتی دقیق تری نیاز دارد تا به گرید 10.9 واقعی برسد و تستهای ضربه (Impact Test) را پاس کند. به همین دلیل، قیمت آن از پیچهای آهنی یا خشک معمولی بالاتر است.
اما استفاده از پیچ نامرغوب یا فیک در اتصالات اصطکاکی، مثل استفاده از چسب نواری برای تعمیر بال هواپیماست. پیچهای تقلبی در ظاهر شبیه HV هستند، اما در اولین فشار جدی (مثلا هنگام زلزله یا باد شدید)، دچار تردی هیدروژنی شده و مثل شیشه میشکنند.
ما در تکنو پیچ نوین، کیفیت را خط قرمز خود میدانیم. تمام بارهای HV ما دارای سرتیفیکیت معتبر متریال و تست کشش هستند.
حرف آخر: امنیت سازه شوخیبردار نیست
انتخاب بین پیچ معمولی و پیچ و مهره HV، انتخاب بین کار راه انداختن و مهندسی اصولی است. اگر پیمانکار یک پروژه بزرگ هستید یا مسئولیت فنی سازه ای را بر عهده دارید، استاندارد DIN 6914 بهترین بیمه نامهای است که میتوانید تهیه کنید. هنوز مطمئن نیستید چه سایزی برای پروژه شما مناسب است؟ یا نیاز به محاسبه تعداد مهره و واشر دارید؟ تیم فنی ما آماده مشاوره رایگان به شماست. همین حالا با ما تماس بگیرید یا برای سفارش آنلاین به بخش فروشگاه بروید.
